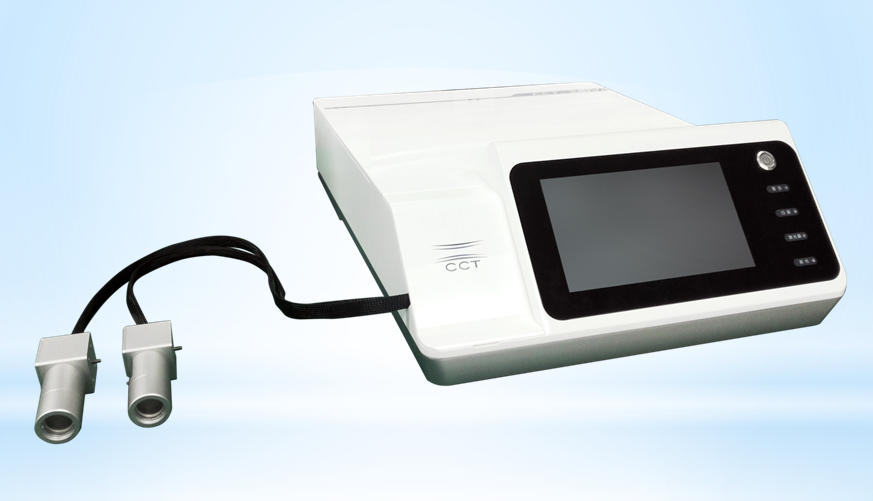

CCT-2800光纖式太赫茲時域光譜儀是一款面向工業應用的產品。主要應用場景是工業無損檢測，也可以用于需要靈活移動探測器的實驗室用途。產品繼承了CCT-1800太赫茲時域光譜儀的高帶寬、高掃譜速度、高動態范圍、高靈敏度等優點的基礎上，在可靠性等指標上大幅度提高。 |
|
|
|

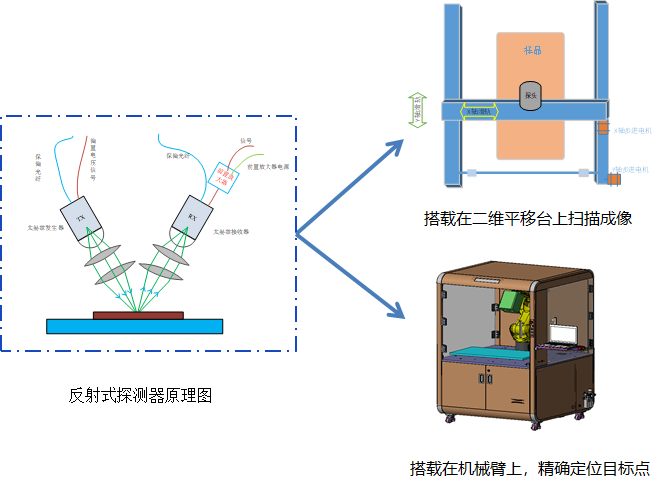

產品特點： 1、光纖式探頭，可靈活移動，方便搭載在機械臂上 2、主機內電路、光路模塊化設計，可靠性高、維護方便，滿足工業應用要求。 3、用光纖取代自由空間光路，大幅度減少儀器尺寸和重量。 4、探測器可搭載在二維平移臺上，實現大面積掃面成像，無損檢測材料內部缺陷。 5、采用光纖色散補償技術，最大限度消除因光纖長度導致的性能問題，使CCT-2800不僅繼承了CCT-1800的高帶寬、高靈敏度、高動態范圍的優點，而且應用上更加靈活。 6、帶觸摸屏，可脫離上位機實現人機交互。 |
技術指標
| 太赫茲輻射源 |
光控光電導半導體發射器（光纖式） |
光譜分辨率 | ＜1.1GHz |
| 太赫茲探測器 |
光控光電導半導體接收器（光纖式） |
掃描精度 | 根據用戶需求定制 |
| 激光 |
1560nm光纖飛秒激光器 |
掃描速度 | 30Hz(可設置） |
| 光譜范圍 |
0.05THz----5THz |
輸入電壓 | 220VAC |
| 掃描范圍 |
950ps（可設置） |
整機功耗 | 100W |
| 時域抖動性 | ＜0.08ps | 空間分辨率 | ≤250μm |
| 動態范圍 |
≥80 dB |
數據傳輸 | 網口（RJ45） |
| 成像模式 | 時域、頻域（選配功能） | 樣品倉氣路 | 氮?dú)廨斎毽?6mm軟管（選配） |
| 成像區域 | 根據用戶需求定制 | 工作環境 | 溫度15℃ ~ 30℃ 濕度20 %~ 80% |
應用場景
